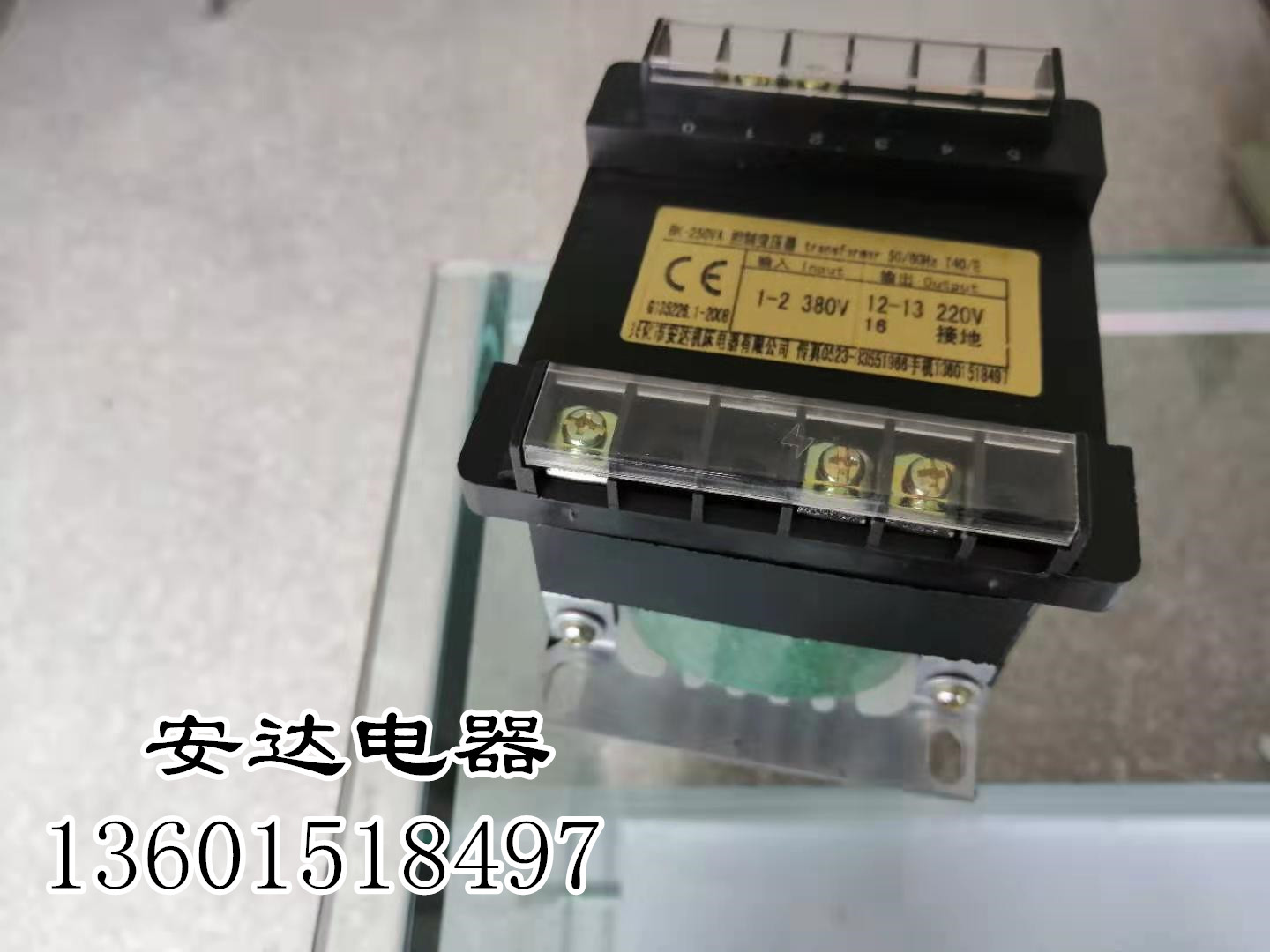

BK型控制变压器

控制变压器主要适用于交流50Hz(或60Hz),电压1000V 及以下电路中,在额定负载下可连续长期工作。通常用于机床、机械设备中作为电器的控制照明及指示灯电源。
BK型控制变压器是一种小型的干式变压器。常用作局部照明电 源、信号灯或指示灯电源,在电器设备中作为控制电路电源。


概念
在低压配电系统中,控制变压器因多用于控制系统而得名。它实际上是一个 具有多种输出电压的降压变压器,也可用做低压照明及信号灯、指示灯的电源。
使用控制变压器时应注意两点:一是变压器功率,二是正确接线。二次侧(即 次级)所接负载的总功率不得大于控制变压器的功率,更不允许短路。否则将导致 其温度太高,严重时将其烧毁。BK型控制变压器的一、二次(即初、次级)接线不得接错, 尤其是一次侧接线更不能接错。


一次侧应配接的电压值均标注在它的接线端上, 绝不允许把380 V的电源线接在220 V接线端子上,但可以把220 V电源线接在 380 V接线端子上,此时二次侧所有输出电压将降低1.73倍。二次侧负载应根据 其额定电压值接在相应的接线端子上,例如6.3 V的指示灯应接在6.3 V接线柱 上,机床36 V照明灯泡应接在36 V接线柱上,127 V的机床交流接触器线圈应接 在127 V接线柱上。

工作原理
BK型控制变压器是用电磁感应原理工作的。变压器有两组线圈。初级线圈和次级线圈。次级线圈在初级线圈外边。当初级线圈通上交流电时,变压器铁芯产生交变磁场,次级线圈就产生感应电动势。Satons变压器的线圈的匝数比等于电压比。






本文摘自兴化市安达机床电器有限公司(http://www.andabyq.cn/),转载需标明出处。
